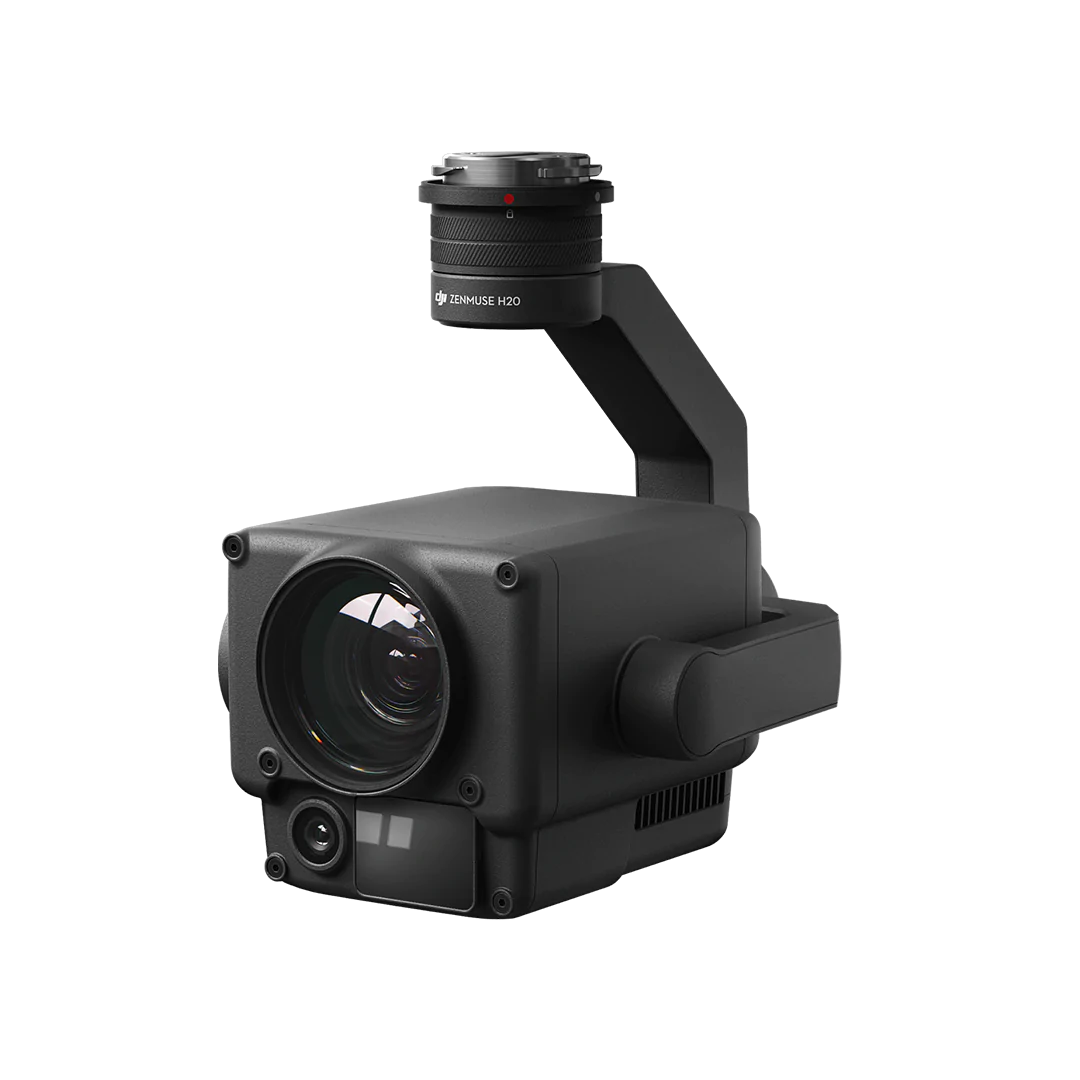

DJI Zenmuse H20

Zenmuse H20 - Solution à triple capteur

• Caméra zoom 20 MP
• Caméra large 12 MP
• LRF 1200 m

Tous les capteurs dont vous avez besoin - en un seul

Capturez tout. De près ou de loin. En couleurs vives ou en thermique. Un télémètre laser intégré (LRF) mesure la distance d'un objet jusqu'à 1200 m. Une charge utile puissante et intégrée qui libère des capacités intelligentes avancées pour les plateformes de drones industriels de DJI.

Puissant appareil photo à zoom

• Zoom optique hybride 23×, zoom maximum 200×
• Capteur CMOS 1/1.7" de 20 MP
• Résolution vidéo : 4K/30fps

Grande caméra

• Longueur focale équivalente : 24 mm, DFOV : 82,9°.
• Capteur CMOS 1/2,3" de 12 MP

Télémètre laser

• Portée : 3 m - 1200 m
• Précision : ± (0,2 m + D×0,15%)

Caméra thermique radiométrique

• DFOV : 40.6°

Le tout-en-un

Charges utiles multi-capteurs

Obtenez une vue d'ensemble sans manquer aucun détail, quel que soit le lieu ou le moment de votre mission.

Interface utilisateur intégrée

Une nouvelle interface utilisateur intégrée vous permet de basculer rapidement entre les vues large, zoom et thermique de la caméra, et de prévisualiser le FOV du zoom en vue large ou thermique.

Des moyens intelligents de collecter des données

AI Spot-Check

Automatisez les inspections de routine et obtenez des résultats cohérents à chaque fois. L'IA embarquée reconnaît le sujet d'intérêt pré-marqué dans les missions automatisées suivantes pour assurer un cadrage cohérent.

Photo quadrillée en haute résolution

Cadrez une zone d'intérêt dans une vue large de la caméra, et la caméra zoom capturera automatiquement un ensemble d'images de 20 MP de la zone. Ces images sont stockées avec une image d'ensemble qui peut être visualisée plus en détail.

PinPoint

D'un simple toucher, vous marquez un objet en vue. Des algorithmes avancés de fusion de capteurs fournissent immédiatement ses coordonnées.

Suivi intelligent

Identifiez et suivez des sujets en mouvement tels que des personnes, des véhicules et des bateaux grâce à la fonction de zoom automatique, tout en acquérant en permanence l'emplacement dynamique du sujet.

Visualisez les températures immédiatement

Mesure précise de la température

Surveillez la température d'un site ou d'un bien pour éliminer tout risque en obtenant une lecture précise de la température de l'air.

Fonctions intelligentes

Alarme de température

Recevez des notifications instantanées dans DJI Pilot lorsque les températures des objets dépassent vos valeurs d'alerte prédéfinies.

Isothermes

Visualisez une bande spécifique de températures pour trouver ce qui est important.

Palettes de couleurs

Ajustez les couleurs appliquées aux données thermiques en fonction des besoins de scénarios spécifiques.

Modes de gain

Ajustez les modes de gain pour modifier la plage de température capturée : Le mode de gain élevé couvre une plage de température plus petite mais est plus sensible aux différences de température ; le mode de gain faible couvre une plage de température plus large.

Images R-JPEG

Les images capturées par le Zenmuse H20T sont au format R-JPEG avec des informations de température intégrées. En important ces images dans l'outil d'analyse thermique de DJI, vous pouvez mesurer la température et régler des paramètres tels que l'émissivité et la température réfléchie.

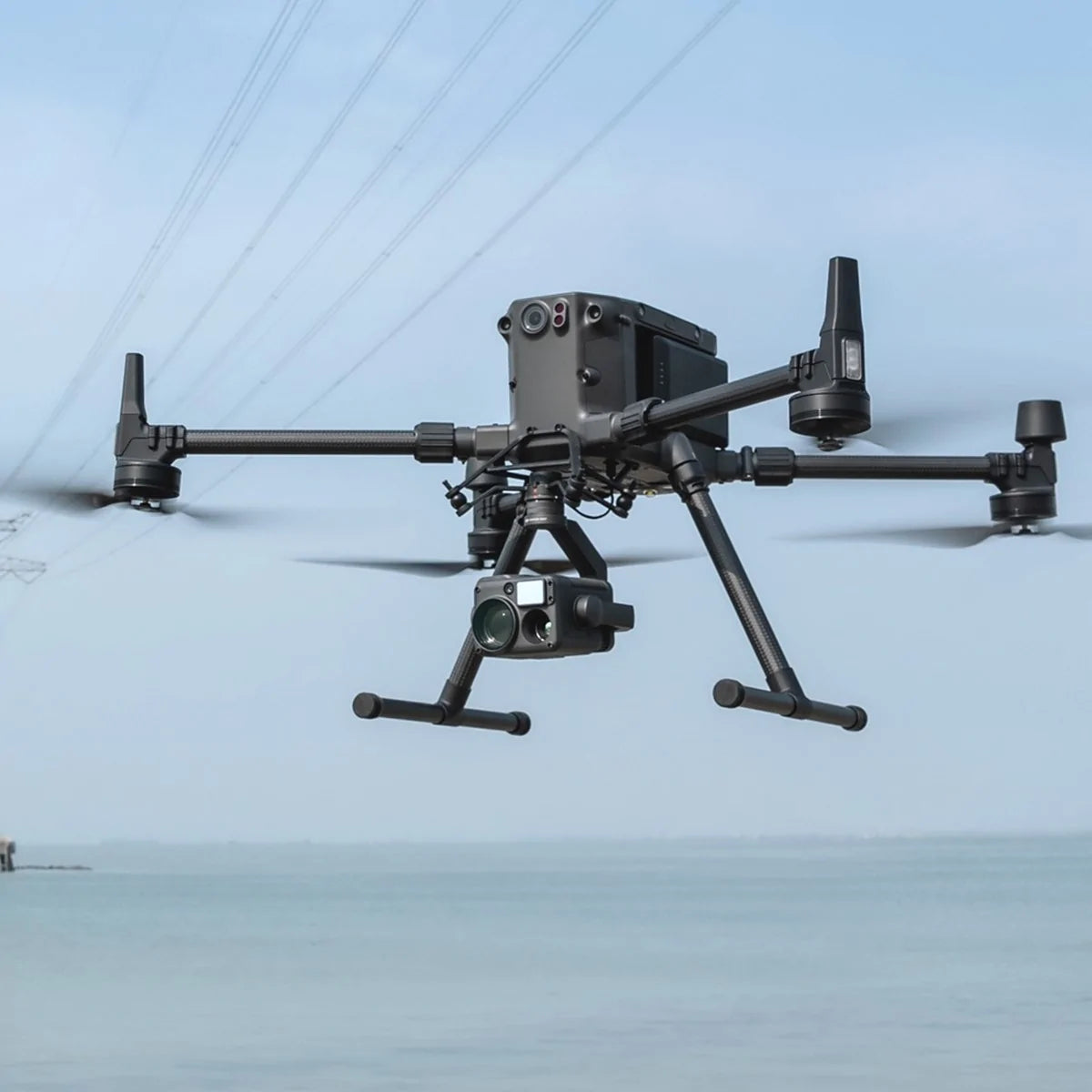

La solution optimale pour le Matrice 300 RTK

Cas d'utilisation

Lutte contre l'incendie

Combattez les incendies et sauvez des vies sans mettre en danger le personnel.

Recherche et sauvetage

Agissez rapidement pour localiser les personnes disparues et mieux planifier les missions de sauvetage.

Application de la loi

Évaluez rapidement une situation et planifiez en conséquence tout en améliorant la sécurité des agents et des passants.

Inspection des lignes électriques

Visualisez facilement les réseaux étendus de lignes électriques dans les régions éloignées.

Pétrole et gaz

Effectuez des inspections de pipelines, de sites de puits et plus encore tout en maintenant les travailleurs à l'écart des zones à risque.

Général

Poids Zenmuse H20 : 678±5 g Zenmuse H20T : 828±5 g

Dimensions Zenmuse H20 : 150×114×151 mm Zenmuse H20T : 167×135×161 mm

Indice de protection contre les intrusions : IP44

Température de fonctionnement : De -20° à 50° C (La mesure de la température n'est disponible que de -10° à 50° C) Température de stockage : De -20° à 60° C Sécurité laser : Classe 1M (IEC 60825-1:2014) Drones pris en charge : Matrice 300 RTK

Gimbal

Plage de vibration angulaire : ±0.01° Monture : Détachable

Gamme contrôlable : Tangage : -120° à +30 Lacet : ±320

Gamme mécanique Pas : -132,5° à +42,5 Lacet : ±330 Roulis : -90° à +60

Caméra zoom

Capteur : 1/1.7" CMOS, 20 MP Objectif : DFOV : 66.6°-4° Longueur focale : 6,83-119,94 mm (équivalent : 31,7-556,2 mm) Ouverture : f/2,8-f/11 (normal), f/1,6-f/11 (scène de nuit) Mise au point : 1 m à ∞ (grand angle), 8 m à ∞ (téléobjectif)

Mode de mise au point : MF/AF-C/AF-S Mode d'exposition : Auto, Manuel Compensation de l'exposition : ±3.0 (incréments de 1/3) Mode de mesure : Mesure spot, Mesure centrale pondérée VERROUILLAGE DE L'EXPOSITION : Supporté Vitesse d'obturation électronique : 1 ~ 1/8000 s

Gamme ISO : Vidéo : 100 - 25600 Photo : 100 - 25600

Résolution vidéo : 3840x2160@30fps, 1920x1080@30fps Format vidéo : MP4 Sous-titres vidéo : Supporté Taille des photos : 5184 × 3888 Format de la photo : JPEG

Appareil photo large

Capteur : 1/2,3" CMOS, 12 MP

Objectif : DFOV : 82,9 Longueur focale : 4,5 mm (équivalent : 24 mm) Ouverture : f/2.8 Mise au point : 1 m à ∞

Mode d'exposition : Auto Compensation de l'exposition : ±3.0 (par incréments de 1/3) Mode de mesure : Mesure spot, Mesure centrale pondérée VERROUILLAGE DE L'EXPOSITION : Supporté Vitesse d'obturation : 1 ~ 1/8000

Gamme ISO :  Vidéo : 100 - 25600 Photo : 100 - 25600

Résolution vidéo : 1920×1080@30fps Format vidéo : MP4 Sous-titres de la vidéo : Supportés Taille des photos : 4056 x 3040 Format de la photo : JPEG

Caméra thermique (Zenmuse H20T)

Capteur : Microbolomètre VOx non refroidi

Objectif DFOV : 40.6° Longueur focale : 13,5 mm (équivalent : 58 mm) Ouverture : f/1.0 Mise au point : 5 m à ∞

Zoom numérique : 1x, 2x, 4x, 8x Résolution vidéo : 640×512 @ 30 Hz Format vidéo : MP4 Résolution de l'image : 640×512 Format de l'image : R-JPEG (16 bits) Pas de pixel (perçage) : 12 μm Bande spectrale : 8-14 μm Sensibilité (NETD) : ≤50 mK @ f/1.0 Méthode de mesure de la température : Spotmètre, mesure de surface

Plage de température :  -40 °C à 150 °C (gain élevé) -40 °C à 550 °C (faible gain)

Alerte de température : Supportée FFC : Auto/ manuel Palette : Blanc chaud/Fulgurite/Rouge fer/fer chaud/Médical/Arctique/ Arc-en-ciel 1/Arc-en-ciel 2/Tint/Black Hot

Télémètre laser

Longueur d'onde : 905 nm Plage de mesure : 3-1200 m (jusqu'à une surface verticale de ≥12m de diamètre et un taux de réflexion de 20%) Précision de mesure : ± (0,2 m + D×0,15%) (D est la distance à une surface verticale)

Caractéristiques

Zoom optique hybride : 23×（DFOV：4°，EQV：556.2mm） Max. Zoom : 200×（DFOV：0.5°，EQV：4800mm） Capture en un clic : Un seul clic pour enregistrer la vidéo ou l'image de 3 caméras (zoom, large et caméra thermique) simultanément. Pointer pour viser : Double-cliquez sur la vue de la caméra large/thermique, puis le système déplace automatiquement le cardan pour se concentrer sur le point d'intérêt. Photo quadrillée en haute résolution : Cadrez une zone d'intérêt dans la vue de la caméra large, et la caméra zoom capturera automatiquement un ensemble d'images de 20 MP de la zone. Ces images sont stockées avec une image d'ensemble qui peut être visualisée plus en détail. Scène de nuit : Prise en charge (caméra zoom) Horodatage : Incluant le GPS, la date et l'heure

Stockage

Carte SD prise en charge : Carte MicroSD (capacité maximale : 128 Go, UHS-1 Speed Grade 3 requis) Systèmes de fichiers pris en charge : FAT32 (≤ 32 Go), exFAT (> 32 Go)

Cartes Micro SD recommandées

• TOSHIBA EXCERIA PRO 32GB micro SD HC II
• SanDisk_Extreme PRO_32GB_3_A1_micro SD V30 HC I
• TOSHIBA EXCERIA PRO 64 Go micro SD XC II
• SanDisk_Extreme PRO_64GB_3_A2_micro SD V30 XC I
• SAMSUNG_EVO_128GB_micro SD 3 XC I
• TOSHIBA EXCERIA M303E 32GB micro SD HC I
• TOSHIBA EXCERIA M303E 64GB micro SD XC I
• TOSHIBA EXCERIA M303E 64GB micro SD XC I
• TOSHIBA EXCERIA M303E 128GB micro SD XC I
• SAMSUNG_EVO_64GB_micro SD 3 XC I

1X Zenmuse H20

Selon le combo choisi, d'autres produits peuvent s'ajouter.
