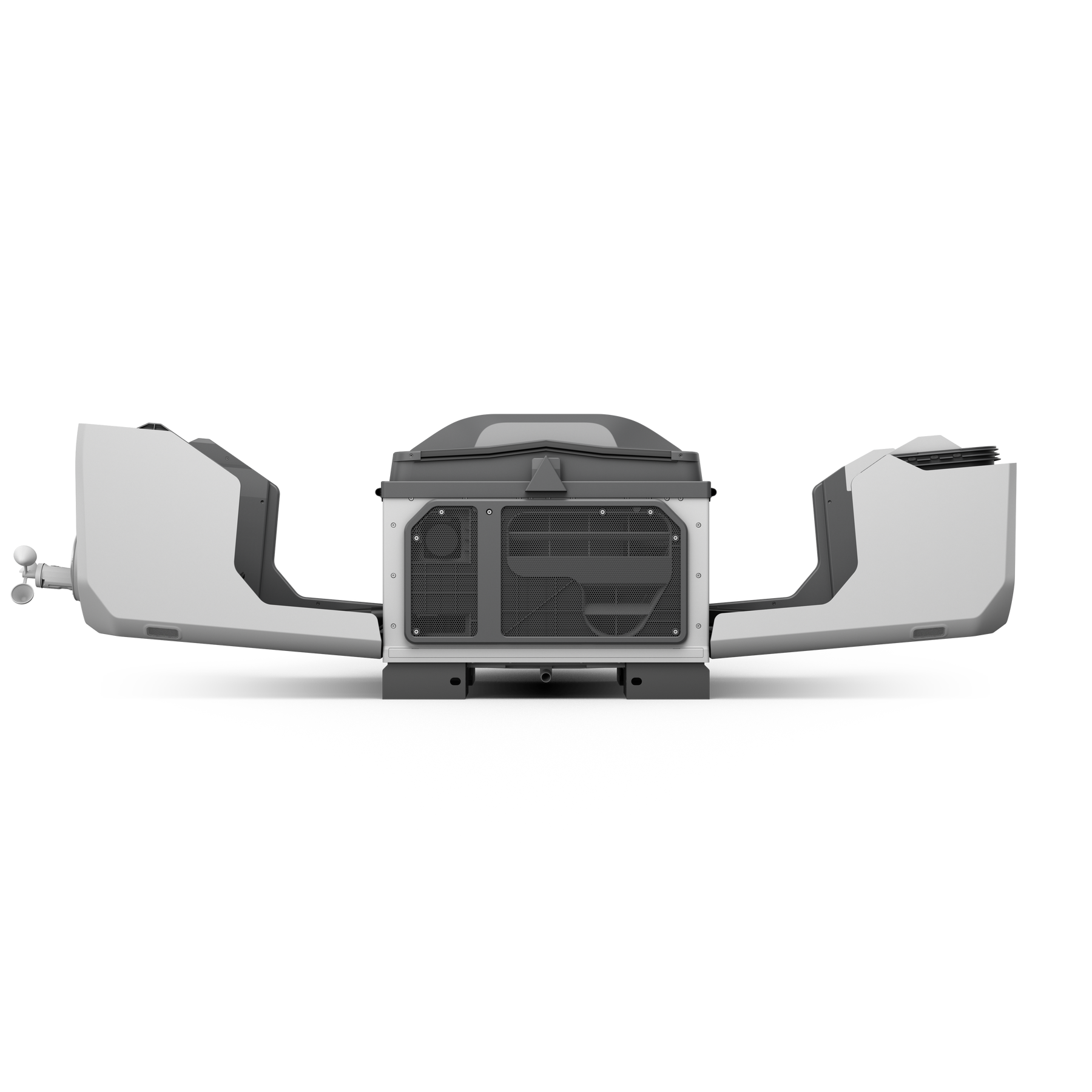

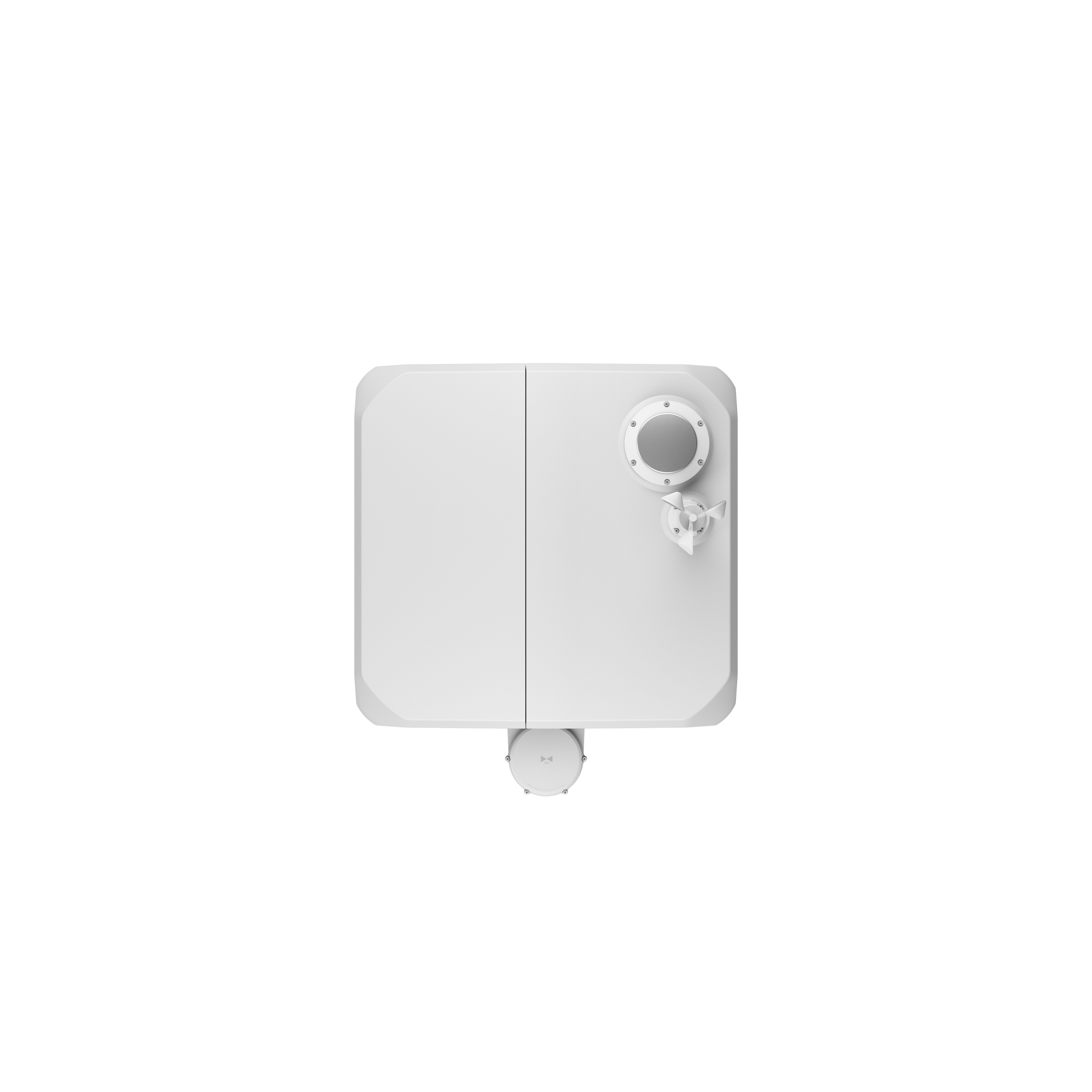

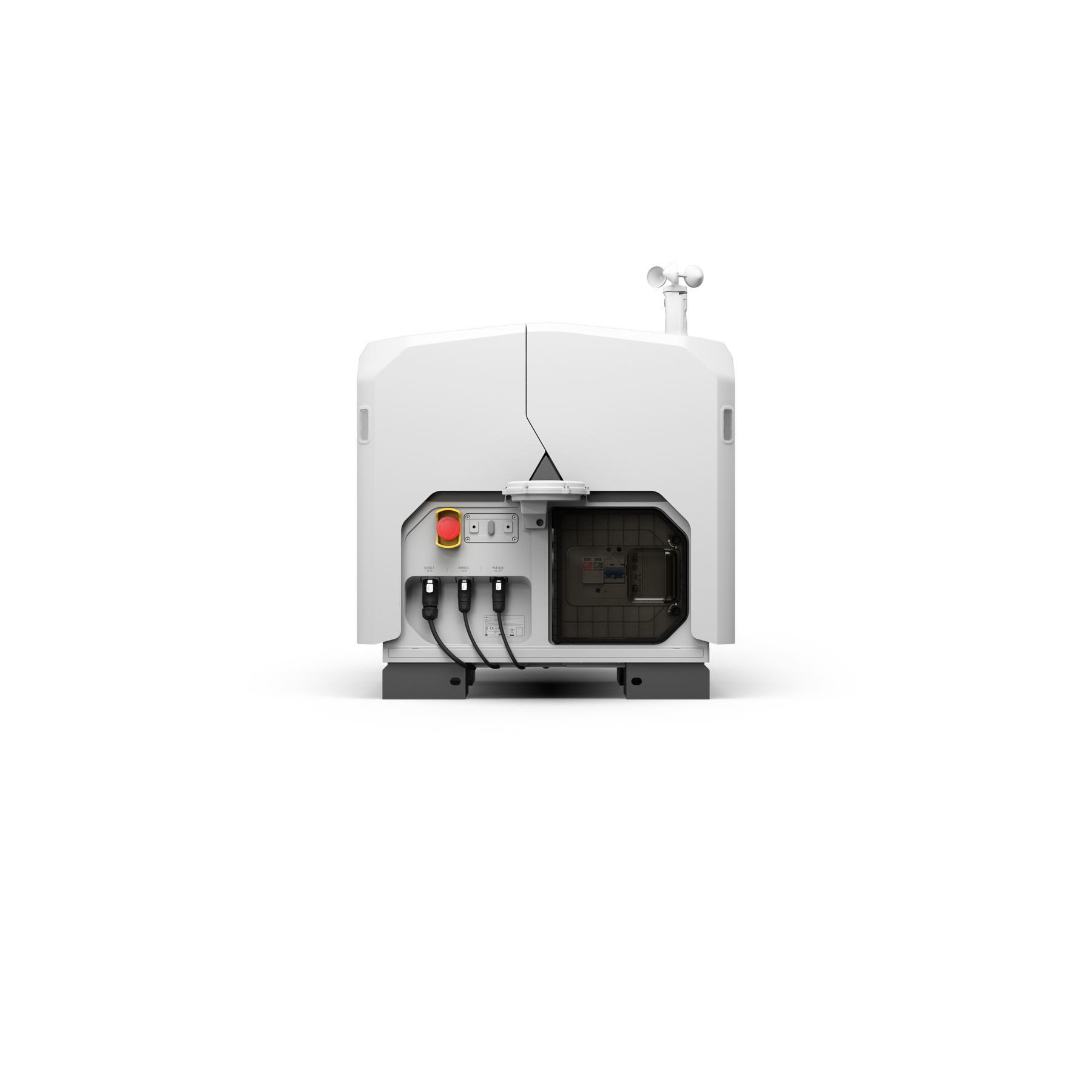

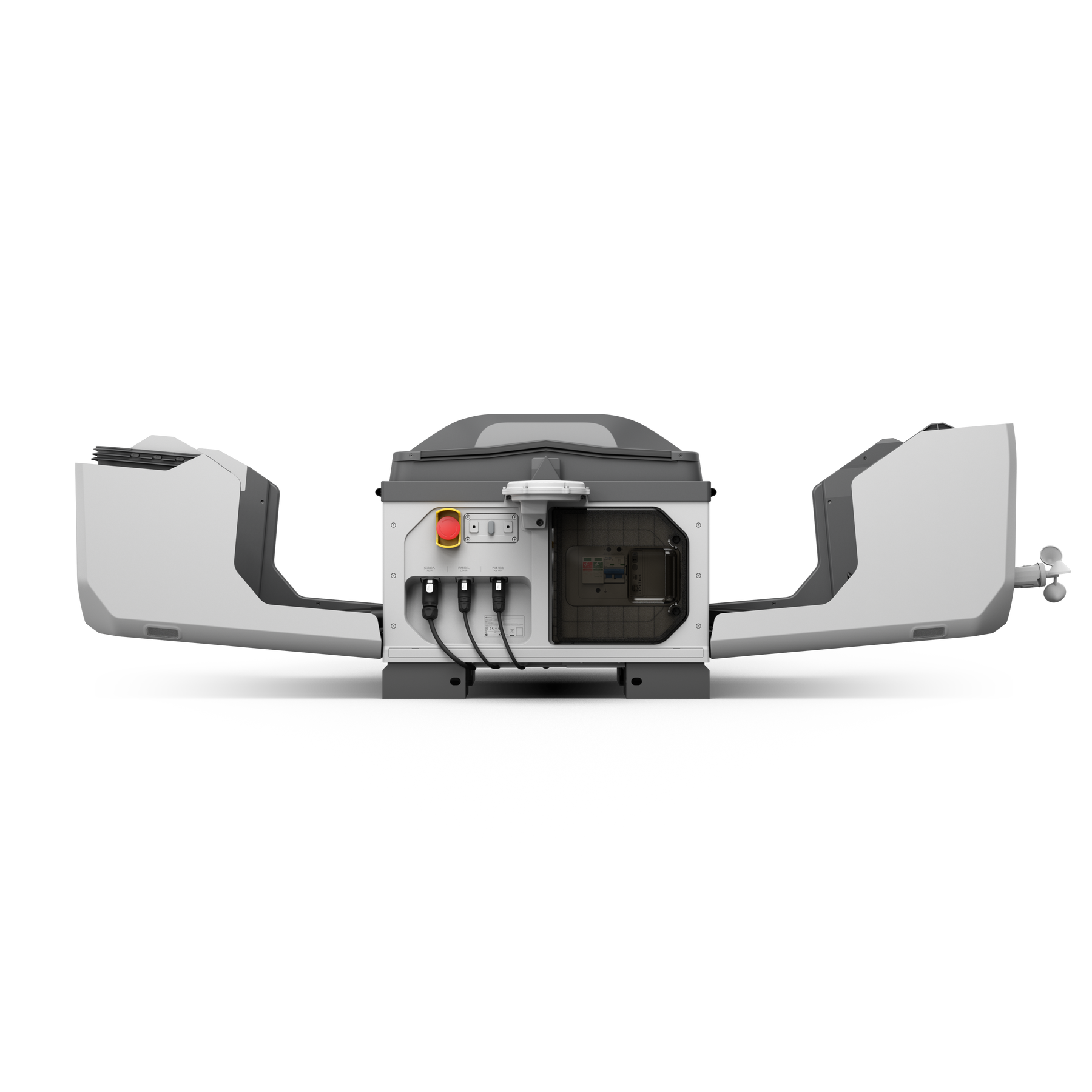

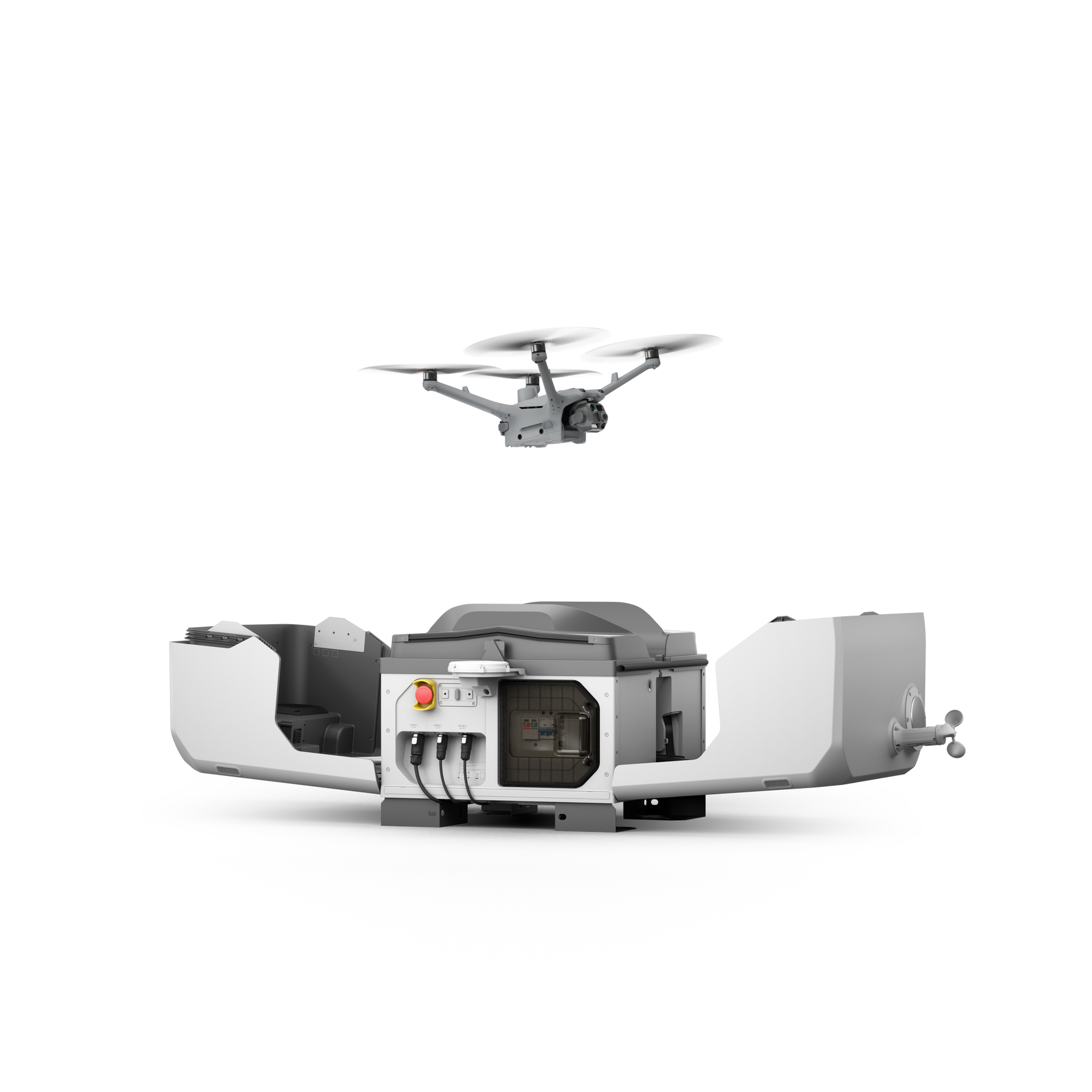

DJI Dock 3

Équipé des drones haute performance Matrice 4D ou Matrice 4TD, le DJI Dock 3 permet des opérations à distance 24/7 et, pour la première fois, prend en charge le déploiement sur véhicule mobile, s'adaptant facilement à divers environnements. Les drones utilisent les mêmes caméras que la série Matrice 4, mais offrent de meilleures performances en vol et de protection. Ils peuvent également être couplés avec le DJI RC Plus 2 Enterprise pour une utilisation autonome. Grâce aux fonctionnalités intelligentes de DJI FlightHub 2, les pilotes peuvent réduire considérablement le temps d'opération et les coûts de main-d'œuvre, maximisant ainsi l'efficacité et les économies.

Résistant à la chaleur

Conçu pour résister à des températures extrêmes, le DJI Dock 3 fonctionne et charge sans interruption même sous des températures atteignant les 50°C, garantissant une efficacité optimale des opérations.

Résistant au froid

Le DJI Dock 3 permet d’accomplir des missions cruciales de manière fiable, même dans des environnements où les températures peuvent descendre sous les -20°C. Après préchauffage, il peut fonctionner de manière stable dans des conditions aussi sévères que -30°C.

Température maximale de fonctionnement : 50°C
Température minimale de fonctionnement : -30°C

Résistance au vent

Les drones Matrice 4D et 4TD affichent des performances de vol remarquables, même avec des vents soufflant jusqu’à 12 m/s. Ils peuvent décoller et atterrir de manière stable et rester en vol jusqu'à 32 minutes.

Véritablement robuste et fiable

Le design du Dock 3 protège les composants internes des conditions extérieures en encapsulant les composants électroniques, assurant ainsi des opérations sans faille même dans des environnements difficiles.

Hélices à faible bruit et anti-givre

Les drones Matrice 4D et 4TD sont équipés d'hélices spéciales à faible bruit et anti-givre, leur permettant de maintenir un vol stable même sous la pluie verglaçante. Leur conception silencieuse réduit les nuisances sonores pendant les opérations.

Vitesse maximale de résistance au vent : 12 m/s
Indice de protection : DJI Dock 3 (IP56), DJI Matrice 4D/4TD (IP55)

Déploiement flexible et transmission ultra-longue

Le DJI Dock 3 se déploie de manière flexible, redéfinissant les standards des opérations. Pour des déploiements fixes, la qualité du signal peut être améliorée en installant le relais D-RTK 3 de nouvelle génération à des endroits surélevés, permettant de choisir facilement l’emplacement du Dock. L’application DJI Enterprise permet de réaliser le déploiement à l'aide d'un simple smartphone. De plus, pour la première fois, un DJI Dock supporte un déploiement mobile sur véhicule, rendant les opérations urgentes et les inspections longue distance plus efficaces.

Déploiement fixe monté

Le nouveau relais D-RTK 3 pour déploiement fixe offre des performances supérieures contre les interférences pour la transmission vidéo et l’acquisition satellite. En l’installant dans des endroits élevés, on peut résoudre les problèmes de signal RTK et de transmission vidéo causés par des obstacles, étendant la distance de transmission maximale jusqu’à 25 km. Cette capacité permet de choisir l’emplacement du Dock 3 selon les besoins réels des opérations.

Proche des bâtiments en hauteur
L’installation du relais D-RTK 3 sur des toitures améliore considérablement la qualité du signal, permettant un déploiement du Dock 3 près des bâtiments ou des murs de sous-station.

Proche des tours de communication
En installant le relais D-RTK 3 sur une tour de communication, la qualité du signal est nettement améliorée pendant les opérations du Dock 3, garantissant des décollages et atterrissages sécurisés même dans des environnements perturbés par des interférences de la tour.

Déploiement mobile sur véhicule

Le DJI Dock 3 est le premier Dock DJI à supporter un déploiement mobile sur véhicule. Optimisé pour cela, sa structure, ses composants et son système de climatisation ont subi des tests de vibrations sur véhicule. Il dispose désormais de nouvelles fonctionnalités telles que la calibration horizontale et la calibration basée sur le cloud pour le positionnement du Dock. Pour les opérations d’urgence ou les inspections longue distance, l’utilisation du DJI Dock 3 avec un support de nacelle sur véhicule est une solution pratique lorsque le déploiement fixe est impossible dans des scénarios temporaires.

Calibration du positionnement du Dock basée sur le cloud
Déploiement sécurisé à double Dock
Rotation à double drone

La rotation automatisée de deux drones permet une transmission continue de séquences aériennes en temps réel. En cas d’urgence, un projecteur peut être ajouté pour fournir un éclairage constant.

Drones haute performance

Les nouveaux DJI Matrice 4D et 4TD, résistants à l’eau et à la poussière, ont été spécialement conçus pour le DJI Dock 3. Ils offrent un temps de vol prolongé et peuvent être utilisés de manière autonome avec le DJI RC Plus 2 Enterprise. Ces drones sont équipés de caméras grand-angle, de caméras téléobjectifs, ainsi que d’un télémètre laser. Le Matrice 4D est particulièrement adapté pour la cartographie professionnelle haute précision et les inspections de surfaces détaillées. Le Matrice 4TD est équipé d'une caméra thermique infrarouge et d'une nouvelle lumière auxiliaire NIR, le rendant adapté à un large éventail d'applications telles que les inspections d'infrastructures, les interventions d'urgence et la sécurité publique.

Station de base - Général

Nom du produit
DJI Dock 3

Poids total
55 kg (sans aéronef)

Le poids réel du produit peut varier en fonction des matériaux de production et de facteurs externes.

Dimensions
Couvercle de la station de base ouvert : 1760×745×485 mm (L×l×H)
Couvercle de la station de base fermé : 640×745×770 mm (L×l×H)

Toutes les données incluent la largeur du module RTK (160 mm), la hauteur du capteur de vitesse du vent (145 mm) et les supports de fixation de la base (58 mm).

Tension d'entrée
100-240 V (CA), 50/60 Hz

Puissance d'entrée
Max 800 W

Température de fonctionnement
-30° à 50° C (-22° à 122° F)

Indice de protection contre les intrusions (IP)
IP56

Nombre de drones supportés
1

Vitesse maximale du vent lors de l'atterrissage
12 m/s

Altitude maximale de fonctionnement
4500 m

Fréquence de réception de la station de base RTK
Réception simultanée de :
GPS : L1 C/A, L2, L5
BeiDou : B1l, B2l, B3l, B2a, B2b, B1C
GLONASS : F1, F2
Galileo : E1, E5a, E5b, E6
QZSS : L1, L2, L5

Précision de positionnement de la station de base RTK
Horizontal : 1 cm + 1 ppm (RMS)
Vertical : 2 cm + 1 ppm (RMS)

Station de base - Performance de charge

Tension de sortie
35 V CC

Temps de charge
27 minutes

Les données ont été mesurées lors de la charge de l'aéronef (éteint) de 15% à 95% dans un environnement de 25° C (77° F).

Station de base - Transmission vidéo

Fréquence de fonctionnement
2.400-2.4835 GHz
5.150-5.250 GHz (CE : 5.170-5.250 GHz)
5.725-5.850 GHz

Les bandes de fréquences de fonctionnement prises en charge et leur disponibilité peuvent varier selon les pays/régions. Pour plus de détails, veuillez vous référer aux lois et règlements locaux.

Antenne
9 antennes intégrées, 2T4R, supporte la commutation intelligente

Puissance de transmission (EIRP)
2.4 GHz : < 33 dBm (FCC), < 20 dBm (CE/SRRC/MIC)
5.2 GHz (CE : 5.170-5.250 GHz) : < 23 dBm (FCC/CE)
5.8 GHz : < 33 dBm (FCC) ; < 14 dBm (CE) ; < 30 dBm (SRRC)

Station de base - Système de climatisation

Tension de fonctionnement
48 V CC

Type de climatisation
Climatisation à compresseur

Station de base - Batterie de secours

Capacité de la batterie
12 Ah

Tension de sortie
12 V

Type de batterie
Batterie au plomb

Durée de vie de la batterie

Mesuré avec une batterie de secours complètement chargée dans un environnement de 25° C (77° F). Après une coupure de courant, la station ne prend pas en charge certaines fonctions comme la charge de l'aéronef, le fonctionnement de la climatisation, le chauffage du couvercle de la station de base et le chauffage du capteur de vitesse du vent. Veuillez rétablir l'alimentation rapidement.

Station de base - Accès au réseau

Accès Ethernet
Port Ethernet adaptatif 10/100/1000 Mbps

Accès 4G
Nécessite le dongle cellulaire DJI 2

Vendu séparément. Ce service n'est pas disponible dans certains pays et régions. Veuillez consulter votre revendeur local pour plus de détails.

Station de base - Capteurs

Capteur de vitesse du vent
Supporté

Capteur de pluie
Supporté

Capteur de température ambiante
Supporté

Capteur d'immersion dans l'eau
Supporté

Capteur de température en cabine
Supporté

Capteur d'humidité en cabine
Supporté

Station de base - Caméra de sécurité (externe)

Résolution
1920×1080

Champ de vision (FOV)
151°

Lumière auxiliaire
Lumière blanche auxiliaire

Station de base - Caméra de sécurité (interne)

Résolution
1920×1080

FOV
151°

Lumière auxiliaire
Lumière blanche auxiliaire

Protection contre la foudre du Dock

• Port d'alimentation AC : 20 kA (valeur nominale), conforme aux exigences de niveau de protection EN 61643-11 Type 2 et IEC 61643-1 Classe II
• Port Ethernet : 10 kA (Itotal), conforme aux exigences de niveau de protection EN/IEC 61643-21 Catégorie C

Logiciels pris en charge pour le Dock

• Applications : DJI Enterprise app (utilisée avec des téléphones Android pour le déploiement et la mise en service)
• Plateforme Cloud :
  • FlightHub 2
  • Version sur site de FlightHub 2
  • FlightHub 2 FlightHub Sync
  • DJI Cloud API

Capacité d'extension du Dock

• Calcul en périphérie (Edge Computing)
• Prise en charge de la communication de données avec des commutateurs externes

Caractéristiques générales de l'aéronef

• Poids : 1850 g (incluant la batterie, les hélices et une carte microSD, mais sans les charges utiles tierces)
• Poids maximal au décollage : 2090 g
• Dimensions : 377,7 × 416,2 × 212,5 mm (L×l×H, sans hélices)
• Empattement : Empattement diagonal : 498,5 mm
  • Empattement moteur avant-gauche/droite : 383,0 mm
  • Empattement moteur arrière-gauche/droite : 343,0 mm
  • Empattement avant-arrière : 341,6 mm
• Vitesse de montée maximale : 6 m/s (mode normal), 10 m/s (mode sport)
• Vitesse de descente maximale : 6 m/s (mode normal), 8 m/s (mode sport)
• Vitesse horizontale maximale (au niveau de la mer, sans vent) :
  • Mode normal, avec détection d’obstacles activée : 15 m/s en vol avant, 12 m/s en vol arrière, 10 m/s en vol latéral
  • Mode sport : 21 m/s en vol avant, 19 m/s en vol arrière, 15 m/s en vol latéral
  • Lorsque utilisé avec DJI Dock, seul le mode normal est pris en charge
• Résistance maximale au vent :
  • Pendant l'opération : 12 m/s
  • Pendant le décollage/l'atterrissage : 12 m/s
• Altitude maximale de décollage : 6500 m
• Temps de vol maximal : 54 minutes (mesuré dans un environnement de test contrôlé, résultats pouvant varier en fonction de l'environnement, de l'utilisation réelle et de la version du firmware)
• Temps de vol stationnaire maximal : 47 minutes (mesuré avec les drones DJI Matrice 4D dans un environnement sans vent, à 20 mètres au-dessus du niveau de la mer)
• Rayon d'opération maximal : 10 km
• Distance maximale de vol : 43 km
• Angle de tangage maximal : 25° (mode normal), 30° (mode sport)
• Vitesse angulaire maximale : 200°/s
• Système de navigation par satellite global : GPS + BeiDou + Galileo + QZSS + GLONASS (QZSS et GLONASS sont pris en charge uniquement lorsque le module RTK est activé)
• Précision de stationnement (en l'absence de vent ou avec brise) :
  • Verticale : ±0,1 m (avec positionnement par vision), ±0,5 m (avec positionnement GNSS), ±0,1 m (avec positionnement RTK)
  • Horizontale : ±0,3 m (avec positionnement par vision), ±0,5 m (avec positionnement GNSS), ±0,1 m (avec positionnement RTK)
• Température de fonctionnement : -20° à 50°C (-4° à 122°F)
• Indice de protection : IP55
• Modèle du moteur : 2611
• Modèle des hélices : 1364F, hélices pliables, à faible bruit et anti-glace
• Module RTK : intégré à l'aéronef
• Balise : intégrée à l'aéronef

Cameras de l'aéronef

• Capteur d'image :
  • DJI Matrice 4D :
    • Caméra grand angle : CMOS 4/3, pixels effectifs : 20 MP
    • Caméra téléobjectif moyen : CMOS 1/1,3 pouce, pixels effectifs : 48 MP
    • Caméra téléobjectif : CMOS 1/1,5 pouce, pixels effectifs : 48 MP
  • DJI Matrice 4TD :
    • Caméra grand angle : CMOS 1/1,3 pouce, pixels effectifs : 48 MP
    • Caméra téléobjectif moyen : CMOS 1/1,3 pouce, pixels effectifs : 48 MP
    • Caméra téléobjectif : CMOS 1/1,5 pouce, pixels effectifs : 48 MP
• Lentilles :
  • Caméra grand angle :
    • DJI Matrice 4D : FOV : 84°, équivalent format : 24 mm, ouverture : f/2.8-f/11, mise au point : 1 m à ∞
    • DJI Matrice 4TD : FOV : 82°, équivalent format : 24 mm, ouverture : f/1.7, mise au point : 1 m à ∞
  • Caméra téléobjectif moyen : FOV : 35°, équivalent format : 70 mm, ouverture : f/2.8, mise au point : 3 m à ∞
  • Caméra téléobjectif : FOV : 15°, équivalent format : 168 mm, ouverture : f/2.8, mise au point : 3 m à ∞
• Défogage de lentilles : pris en charge sur toutes les caméras (grand angle, téléobjectif moyen, et téléobjectif)
• Plage ISO :
  • Mode normal : ISO 100-25600
  • Mode scène nocturne : Matrice 4D : ISO 100-204800 (grand angle), ISO 100-409600 (téléobjectif moyen et téléobjectif)
    • Matrice 4TD : ISO 100-409600 (grand angle et téléobjectif moyen), ISO 100-819200 (téléobjectif)

• DJI Dock 3 Base
• Adaptateurs de charge
• Câbles de connexion
• Guide de démarrage rapide
• Outils d'installation
• USB-C
